Состав и оформление чертежей

Чертежи выполняются согласно нормативных требований стандарта России и дополнительными договоренностями с заказчиком по оформлению чертежей согласно внутренних стандартов завода изготовителя.

Состав документации

В общем случае пакет конструкторской документации будет иметь следующий вид:

 - ведомость элементов отправочных марок

 - ведомость деталировочных чертежей

 - ведомость метизов

 - рабочие (деталировочные) чертежи для изготовления конструкций

 - общие данные (чем варить, чем красить, особенности монтажа и т.д.)

 - монтажные схемы для производства работ на строительной площадке

По требованию заказчика чертежи могут быть дополнены:

 - технической спецификацией металла

 - ведомостью потребности металлопроката

Виды оформления

чертежи могут разрабатываться двух видов:

 - по системе СПДС

 - по системе ЕСКД

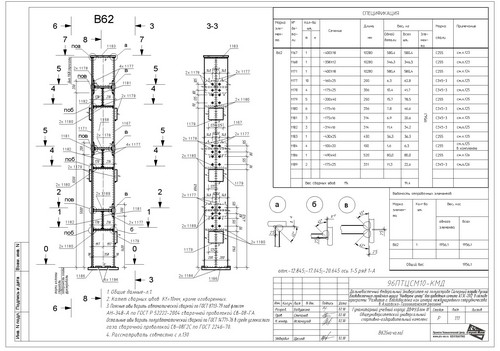

 По системе СПДС заказчик получает деталировочные чертежи в которых детали отправочных марок образмерены в контексте сборки:

 классический чертеж кмд

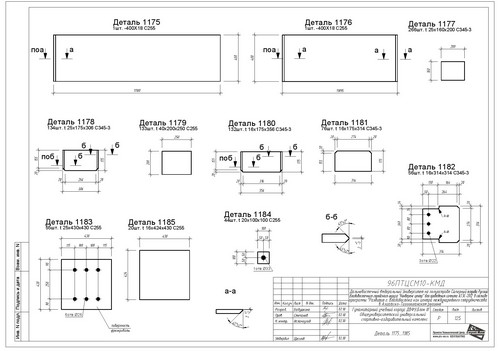

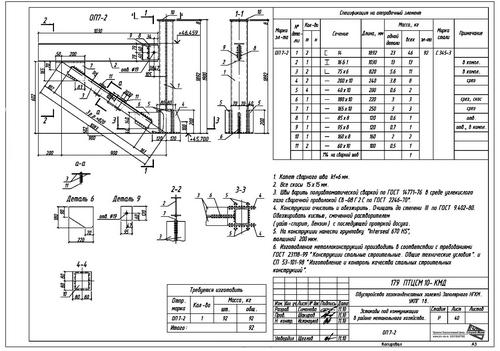

По системе ЕСКД детали отправочных марок образмериваются на отдельных чертежах, а на самих отправочных марках (которые тоже находятся на отдельных листах) проставляются только сборочные и контрольные размеры, т.е. детали изготовляются по отдельным чертежам, а потом отправочные марки собираются по сборочным чертежам как конструктор:

сборочный чертеж кмд

деталировочный чертеж
